| الـ MOQ: | 1 وحدة |
| السعر: | USD 48000 |
| standard packaging: | 155 × 135 × 170 سم |
| Delivery period: | 5-8 أيام عمل |
| طريقة الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| Supply Capacity: | 5-8 أيام عمل |

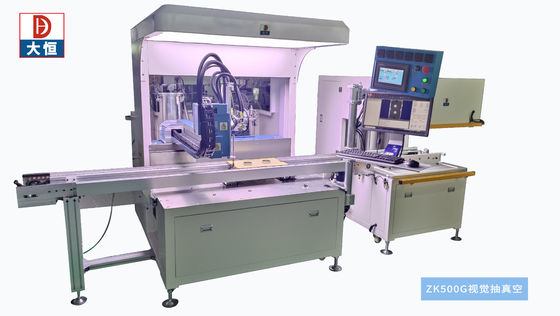

آلة توزيع الغراء للحامض الايبوكسي وتوزيع الصلب تحت غرفة فراغ
مبدأ العمل:
المواد المركبة A و B يتم الاحتفاظ بها في خزانين منفصلين. هناك مجموعتين من مضخات القياس داخل الآلة لقياس الراتنج A و B عن طريق ضبط النسبة،تصريف المواد بشكل فردي من الخزانات A و B. يخلط السائل A و B مع بعضها البعض في أنبوب الخلاط ويتم توزيعها وفقا للبيانات القابلة للبرمجة.
نظام الخزانالتكنولوجيا:
3 خزان مع أجهزة استشعار السائل العليا / العالية / المنخفضة التي تضمن إنذار الإنذار عندما السائل أعلى أو أقل من مستوى الإعداد.
4 خزان مع غازات الفراغ (يمكن تعيين وقت الغازات من خلال الشاشة اللمسية) ، بحيث يمكن إعادة تغذية المادة من خلال الضغط السلبي الفراغ.
5 الخزان مع صمام الكرة الذي يطلق الضغط ؛ الجزء السفلي من الخزان محجوز وصلة التدفق العكسي وصمام الكرة المغلق.
6خزان مع لوحة التدفئة التي يمكن أن تسخن المواد لضمان تدفق جيدة.
6 خزان مع فم إطعام اصطناعي يمكن إضافته بالصمغ بشكل مناسب باليد.
7 خزان مع مجفف السيليكا الذي يمكن أن يمنع المواد وخاصة PU من التبلور.
تكنولوجيا مضخات D&H
تقنية الصمامات
1مضخات البولنجر ذات الأسطوانتين تعمل بواسطة محركات متينة.
2أكبر حجم تدفق: 24 غرام/ثانية، دقة التكرار:0.2 غرام
3مناسب أيضاً لصمغ عالية اللزوجة: 50cps ~ 35000cps.
4مناسبة لتوزيع تدفق كبير أو تدفق خفيف.
5مناسبة لبدء وإيقاف التوزيع المتكرر.
6مضاد للاستعمال، مضاد للتآكل، حياة طويلة للغاية.
بيانات التعليم
|
نسبة الغراء |
1:1 ---10:1 |
|
دقة النسبة |
± 2% |
|
سرعة التلصق |
0.5غرام/س -24g/s(على مضخة واحدة) |
|
دقة التلصق |
± 2% |
|
ذاكرة البرنامج |
99 قطعة |
|
لزجة الغراء |
50cps ~ 35000cps ((بيانات مرجعية) |
|
وضع العمل |
الوضع اليدوي / الوضع التلقائي |
|
تحكم النسبة |
PLC / مضخة المكبس المزدوج (يمكن تغيير مختلف أنواع مضخات القياس) |
|
تحكم التدفق |
مدخلات رقمية |
|
عرض المعلمات |
مؤشر / شاشة رقمية |
|
نظام التحكم التلقائي |
شاشة لمسة / مفتاح زر / إشارة طرف ثالث |
|
طريقة الخلط |
مزج ثابت / تنظيف تلقائي |
|
خزان التخزين |
الفولاذ المقاوم للصدأ A و B ((10L، 25L ، 40L اختياري) |
|
تنظيف الفولاذ المقاوم للصدأ bأريل C ((5L) |
|
|
غازات التخلص من الفراغ ((-0.1MPa) |
|
|
جهاز استشعار مستوى السائل ((المستوى السائل المنخفض/المستوى السائل العالي) |
|
|
A/B تحريك خزان |
|
|
تسخين درجة حرارة ثابتة للصمغ AB(متاحة) |
|
|
مرشح الغراء |
|
|
القوة |
220 فولت / 50 هرتز / 5000 واط |
|
البعد الخارجي |
آلة طلاء الغراء:995mm × 600mm × 1500mm |
|
مواد الإطار |
الفولاذ المطاط البارد / الألومنيوم الصناعي / الفولاذ المقاوم للصدأ / الصفائح |
المعلمات
|
|
المعلم |
الفئة |
المواصفات |
|
نسبة الخلط |
1١-١٠:1 |
السرعة |
0-250mm/s ((سرعة التنقل) |
|
منطقة العمل |
المساحة الداخلية: 450x400x80mm، الأبعاد: 900x790x760mm |
||
|
ذاكرة البرنامج |
99 قطعة |
الدقة |
± 0.1mm (دقة التنقل) ± 2% ((دقة الخلط) |
|
ضغط الهواء المدخل |
0.3MPa-0.8MPa |
||
|
نطاق اللزوجة |
50cps ~ 30000cps |
مسار العمل |
نقطة، خط، قوس، دائرة |
|
وضع التشغيل |
JOG/AUTO |
||
|
نظام التحكم |
PLC |
نظام التحكم التلقائي |
برنامج شاشة لمسة صناعية مع تعديل البرمجة والتخزين وما إلى ذلك |
|
تحكم التدفق |
مدخلات رقمية |
||
|
طريقة البرمجة |
تعليم البرمجة |
نظام التحكم في إزالة الغراء |
صمام امتصاص الغراء / مهارة امتصاص الفراغ |
|
وضع الخلط |
ديناميكية |
||
|
القوة |
380 فولت / 50 هرتز / 1200 واط |
نظام التخزين |
خزانات الفولاذ المقاوم للصدأ A خزان: 40L و B خزان: 25L ((10L، 25L ، 40L اختياري) |
|
درجة الفراغ |
-0.1MPa |
وقت الفراغ |
90S ((حسب المتطلبات المختلفة) |
نظام التحكم بـ PLC
1 يتم التحكم في حجم التوزيع بواسطة سرعة محركات المضخة ؛ سرعة الغراء قابلة للتعديل ضمن نطاق السرعة.
2 آلة مع وظيفة الكشف التي تكتشف سرعة ومدة تشغيل المضخات لضمان موثوقية النسبة.
3 حجم التلصق القابل للتعديل تأكد من أن الغراء A / B يخرج في نفس الوقت من صمام الغراء للحصول على تأثير مزيج الغراء أفضل.
4 آلة مع آلة حاسبة مقاومة الجيل ، والتي تمنع تجميد الخليط في الداخل.
5 يمكنك تعيين وظائف التلصق المفرد والثابت لتلبية متطلبات العملية المختلفة.
6 يتم التحكم في نظام الجهاز و وظائفه بالكامل بواسطة PLC و MGCS.
7 واجهة اتصال PLC محجوزة، والتي سهلة الاتصال مع الجهاز الخارجي.
8 مجهزة بقفل أمان لمنع الموظفين من التشغيل الخاطئ.
التطبيق:
المواد المطبقة
الشحن والتسليم
|
|
