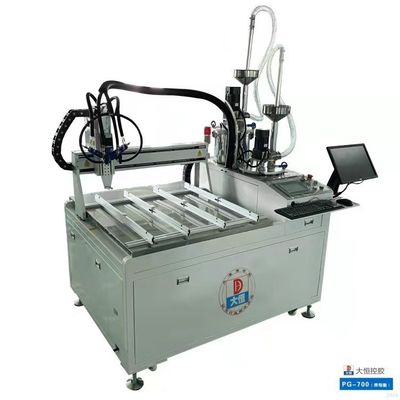

3 محورات آلة تسليم البوتينغ
النموذج:PGB-700
نظام PJL-1200 يقيس بدقة ويقوم بمزج وتوزيع المواد المتوسطة إلى منخفضة اللزوجة من مكونين للوضع في الأواني والتغطية والتخمين والتغليف وملء الحقنة.,النظام يتعامل مع نسبة من 1: 1 إلى 10:1.
يتكون النظام من خزان المواد، مضخة القياس، محرك القياس، أنبوب المواد، صمام مكونين، محرك للتحريك الديناميكي، أنبوب خلط وأذرع روبوتية ذات 3 محاور.يتم فصل نوعين من الغراء قبل أن يختلطا في أنبوب الخلط، لذلك لن يصلح الغراء في الأجهزة. صمام الغراء له وظيفة فراغ لمنع تساقط السائل الرقيق. تشمل الوظائف الاختيارية الأخرى:
وظيفة تحريك الخزان.
وظيفة إزالة رغوة الخزان
وظيفة تدفئة الحرارة على الخزان والأنابيب والصمام.
Feأوقات:
1. قياس تلقائي وخلط، وشاشة لمسة نظام التحكم PLC، واجهة التشغيل الإنجليزية تسمح بسهولة تعيين المعلمات؛
2شاشة LCD كبيرة تعرض بيانات معالجة مختلفة
3البرمجة السهلة للنقاط والخطوط والأقواس والأقواس المركبة والأنماط على الطائرات المختلفة
4يمكن تعيين سرعة اللصق والوقت
5. يمكن استيراد ملف CAD وتحويله إلى أنماط التوزيع ، وتنزيله عبر USB ؛ (وظيفة اختيارية)
6يمكن تعيين نسبة الخلط 1:1-1:10 وحجم اللصق وتعديله حسب الحاجة الفعلية. يضمن الخلط الديناميكي خلط اثنين من مكونات الغراء إلى اتساق متجانس بالكامل.
7- قياس، خلط واللصق في وقت واحد؛
8خزانان يحفظان الغراء (أ) والغراء (ب) بشكل منفصل
9جهاز استشعار مستوى السائل، وظيفة الإنذار
10. وظيفة تحريك الخزان و إزالة الرغوة تحت الفراغ اختيارية
11. التنظيف التلقائي؛ يمكن أن يكون وضع التنظيف يدويا أو آلياعادة، وضع اليدوي فقط إزالة أنبوب الخلط ثم نقع في عامل التنظيف، بعد 10 دقائق أخرج وتنظف مع الهواء المضغوط،الوضع التلقائي تحتاج فقط لتشغيل مفتاح التنظيف على الشاشة اللمسية في غضون دقيقة واحدة لإكمال;
12وظيفة تسخين خزان الغراء / مضخة القياس / أنبوب الغراء (اختياري)
13التحكم في الفراغ يمنع السوائل الرقيقة من التسرب
14نظام التحكم الفريد الذي لن يتأثر بعامل ضغط الهواء، يضمن أداء التوزيع الأمثل؛
15محور XYZ يمكن برمجته لتوزيع الغراء على طول الأنماط المطلوبة.
مجال التطبيق:
1المنتجات الكهربائية: أجزاء إلكترونية، الدوائر المتكاملة، معجون لحام لوحات الدوائر، ثابت وحماية من الغبار والرطوبة، شاشة الكريستال السائل LCD، مكبرات الصوت، سماعات الرأس، الصوت، LED،العدسة البصرية، محولات SMD، مرسلات.
2منتجات الاتصالات: لوحة مفاتيح ، ربط غلاف الهاتف المحمول ، الراديو ، الهاتف ، أجهزة الكمبيوتر ، MP4 ، الألعاب الإلكترونية ، ربط الهيكل ، المفاتيح ، الموصلات ، كابلات الشاشة.
I.وصف الجهاز ومبدأ عمله
تستخدم آلة خلط الغراء التلقائية بشكل رئيسي لصمغ مكون من عنصرين ((Epoxy / Silicone / PU ، الخ) ، والقياس التلقائي وخلط نسبة الغراء. يتم تخزين الغراء في برميلين بشكل منفصل,وفقًا لنسبة وزن الغراء والطلب الحجمي ، قياس تلقائي بمجموعتين من مضخات الدقة ، إمداد جهاز خلط بالكامل ، ثم وضع المنتجات المطلوبة في وعاء / توزيعها.
II. الوظيفة الرئيسية:
1- قياس وتخليط آلي
2. التلصق اليدوي
3إنذار تلقائي لعدم وجود مواد أو وجود مواد كاملة
4نسبة اللصق والكمية قابلة للتعديل
5التنظيف الآلي
6. خزان الغراء إزالة الرغوة تحت الفراغ (اختياري)
7يمكن تسخين براميل الغراء، مضخة القياس، أنبوب الغراء (اختياري)
المواصفات:
| رقم الطراز: | PJL-100 |
| نسبة الخلط | 100{ \ pos (192,220) } { \ pos (192,220) }مُعدّل |
| دقة القياس | ± 1% |
| سرعة التدفق | 1g/sec-15g/sec |
| دقة الخلط | ± 1% |
| وضع الخلط | الخلط الديناميكي / الخلط الثابت |
| لزجة الغراء | أقل من 20000 CPS ((mPa·s) |
| وضع التحكم | PLC + شاشة لمسة |
| نظام التحكم | البحث والتطوير المستقل |
| وضع القياس | محرك خطوة / دقة عالية ، مقاومة للاستعمال ، عمر طويل مضخة العجلات |
| الجهد العامل | التيار المتردد 220 فولت 50 هرتز/60 هرتز |
| متطلبات الطاقة | 3.55 كيلوواط |
| متطلبات ضغط الهواء | 4.5-8 كيلو |
| مقاس الجهاز | 1500 ((L) * 1200 ((W) * 1500 ((H) mm |
| الوزن | حوالي 260 كجم |
| بيئة العمل | الرطوبة: 20٪ ~ 98٪ RH؛ درجة الحرارة: 0 ~ + 40 °C |
مواد مناسبة:من أجل الصمغ المقاوم للماء الصمغ الثنائي المكون
مثل:الغراء البلورية أو أقل إضافة -- السيليكون، الايبوكسي، البولي يوريثان ((PU) ، الخ
التطبيقات:المنتجات المصنوعة من مصابيح LED، الحرف، المكونات الإلكترونية
مثل:ضوء غسالة الحائط، شريط LED، شريط LED، وحدة الإعلانات، جهاز الاستشعار، وحدة الطاقة الشمسية، عاكس الطاقة الشمسية، الخ
الرابع:التطبيق
