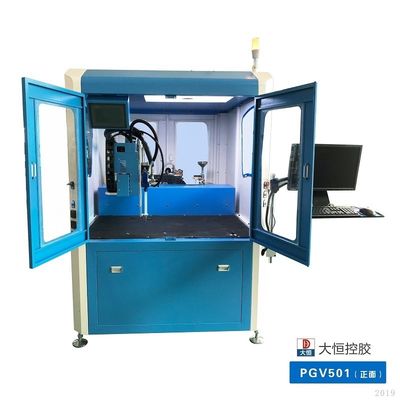

1) وظيفة برينسبل
2) دور البصرية في تقنية التوزيع:
(أ) قبل التوزيع ، يمكن تحديد مكان المنتج بسرعة ويتم وضع مسار التوزيع في شكل تلقائي ؛
(ب) يتم مقارنة نقاط التوزيع وقياسها للتحقق من توحيد الشكل والأبعاد واللون للنقاط بعد التوزيع.
(3) الجهاز خصائص:
(أ)زاوية حرةيمكن وضع المنتج على طاولة العمل كما تشاء دون استخدام أدوات خاصة.
(ب)نظام حرارة ثابت مستقل ومثبتيتم تركيب جهاز تسخين على رأس التوزيع واللوحة لإجراء عملية خاصة مثل التوزيع الساخن مع الغراء البارد أو التوزيع البارد مع الغراء الساخن في الموسم البارد.
(ج)آلية التحميل والتحريك على منصة الجرانيتهذه المنصة الحجرية تضمن استقرار حركة كبيرة وتعزز دقة الحركة دون تشوه.
(د)مصباح قابل للتعديل مع تصوير الكروماتوجرافية الكاملةيمكن تعديل مصباح الكروماتوجرافية الكاملة بشكل مستقل ومستمر ، حيث يمكن اختيار أي ضوء مرئي لتعزيز معدل التعرف البصري ودقة المنتج.
(هـ)أي مسار للتوزيع يمكن تعيينه بشكل صحيحيمكن توجيه مسار التوزيع على الشاشة من خلال الماوس ، وتجنب عمليات الامتثال على المظاهر وتقصير وقت إدخال المنتج.
(4)تحديد المواقع
نسبة 1 إلى 10:1 لزجة ضخمة منخفضة ومتوسطةسائل سائل
حجم الحقنة: 0. 1cc- 10cc.
1.رد فعل آلة القياس والخلط سريع ومتواصل القياس وخلط اللصق المكون من عنصرين لنقل اللصق إلى آلة التوزيع بسرعة.
2.الآلة مثبتة في برميل كيميائي A و كيميائي B. يتم تركيب جهاز تسخين بدرجة حرارة ثابتة على كل نظام الخلط والنقل لضمان تدفق الغراء بالتساوي وتوزيع الحرارة.
3الآلة لديها وظيفة تنظيف تلقائي.
4وظيفة الدوران الآلي يمكن أن تقلل من كثافة العمل وتزيد من الإنتاج.
5- تحكمها اللوحة التحكمية ، واجهة الشاشة اللمسية ، عملية بسيطة وسهلة.
نطاق التطبيق:
| نسبة خلط الغراء | 10000-100: 10 اختياري |
| منطقة العمل | 600 ((X) * 600 ((Y) * 100mm ((Z) ((فعال: 400mm ((X)) |
| مسار العمل | نقطة، خط، قوس، دائرة |
| طريقة تحديد الموقع | CCD تحديد موقع التقاط البصري |
| نظام الرؤية | برامج نظام التقاط الموقع والتصوير البصري |
| المحرك | محرك الخدمة (اليابان) ، المسمار الرئيسي + المزلق (العلامة التجارية التايوانية) |
| وظيفة خط الإنتاج | وظيفة مطابقة اختيارية لخط الإنتاج (خط إنتاج مخصص وفقًا لمنتجات العملاء) |
| السرعة | 500mm/s ((سرعة التشويش) 1-12ml/s ((سرعة الغراء بمضخة واحدة) |
| الدقة | ± 0.03mm (التكرار) ± 2% ((تخزين) ± 2% ((خلط) |
| تفريغ الغراء | تفريغ الصمغ الآلي من أصل / نقطة ثابتة |
| السلامة | الباب الأمامي / شبكة الأمان |
| ذاكرة البرنامج | 99 قطعة |
| ضغط الهواء المدخل | 0.5MPa-0.7MPa |
| اللزوجة | 50 شفرة ~ لصق |
| وضع التشغيل | اليدوية / الآلية |
| النسبة | PLC / مضخة البولنجر / مضخة التروس / مضخة المسمار |
| التدفق | مدخلات رقمية |
| وضع التدريس | تعليم البرمجة |
| نظام التحكم الآلي | جهاز كمبيوتر، شاشة لمسة (إجراء برمجة البرنامج، التعديل، التخزين، الخ |
| نظام التحكم في إزالة الغراء | صمام امتصاص الغراء AB، وتحقيق عمل مستقل الغراء AB |
| وضع الخلط | الديناميكية والستاتيكية اختيارية، خلط فوري، تنظيف مريح
|
| الخزان | الفولاذ المقاوم للصدأ ((40L)) ، ((25L)) ، ((10L)) اختياري |
| إمدادات الطاقة | 220 فولت / 50 هرتز / 1.5 كيلوواط ((بدون سخان) |
| البعد | 1900ملم × 1650ملم × 2100ملم |
| ارتفاع جسم الخط | 850-950 ((يمكن تخصيصه) |
| عرض جسم الخط | ماكس 550mm ((رؤية 400mm)) ((يمكن تخصيصها) |
| جسد خط النقل | الحزام / السلسلة المزدوجة / الدوار |
| حمولة جسم الخط | حسب الإنتاج |
| تحديد الموقع | موقف التشغيل |
| أسطوانة الحجب | 3 أجزاء (تعريف افتراضي) |
|
|
